防爆箱及防爆場所用電纜標準是保障易燃易爆環境安全運行的核心技術規范。隨著工業安全要求的不斷提高，防爆設備及其配套電纜的標準體系日趨完善，涉及材料選擇、結構設計、安裝維護等多個維度。以下從八個關鍵方面系統闡述相關標準要求。

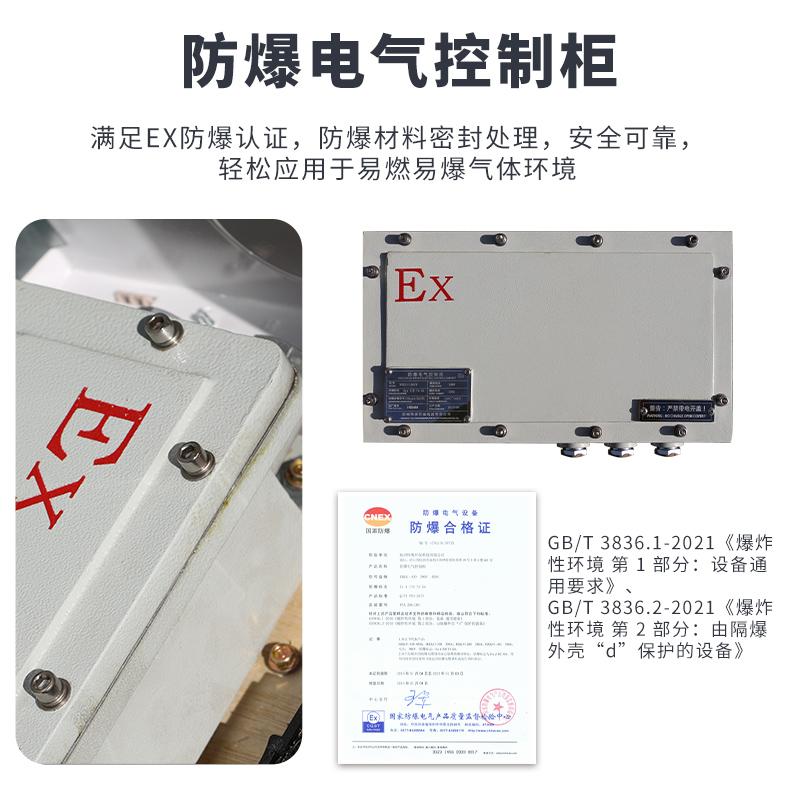

（防爆箱、防爆電氣控制柜）

一、材料選擇的科學依據
防爆箱體材料需滿足GB 3836.1-2021《爆炸性環境用電氣設備》標準，優先采用304不銹鋼、6061鋁合金等抗沖擊材料。電纜護套應選用交聯聚乙烯（XLPE）或氟塑料等耐高溫材料，其氧指數需達到28%以上。導體材料必須采用無氧銅（純度≥99.95%），截面積需根據IEC 60331標準進行耐火性能驗證。特殊環境還需考慮添加抗UV劑、阻燃劑等改性材料，確保在-40℃至120℃溫度范圍內保持性能穩定。

二、電氣性能的量化指標
電纜絕緣電阻需滿足GB/T 12706.1規定的100MΩ·km最小值。耐壓試驗要求依據IEC 60060標準，額定電壓0.6/1kV電纜需承受3.5kV/5min工頻耐壓測試。載流量計算需參照IEC 60364-5-52的校正系數，在40℃環境溫度下，16mm2銅芯電纜持續載流量不應超過76A。特別要注意的是，防爆場所電纜的電容值需控制在50pF/m以下，以預防靜電積聚。

三、連接技術的防爆處理
壓接接頭須符合GB 14315標準，壓接變形率控制在15%-20%區間。焊接連接推薦采用TIG焊接工藝，焊縫強度需達到母材的90%以上。螺栓連接必須使用防松墊片，扭矩值參照GB/T 16823.2標準。所有連接處應施加雙層絕緣處理：內層采用硫化硅橡膠帶，外層用阻燃熱縮套管，收縮比不小于3:1。電纜引入裝置需通過GB 3836.2規定的隔爆性能測試，確保能承受1.5倍參考?jí)毫Α?br style="box-sizing: initial; max-width: 100%; color: rgb(51, 51, 51); font-family: "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", 微軟雅黑, SimSun, Arial, sans-serif; font-size: 16px; text-align: justify; background-color: rgb(255, 255, 255);"/>
四、防護等級的系統配置
戶外用防爆箱體必須達到IP65防護等級以上，電纜密封接頭需通過EN 50262認證。腐蝕性環境應選用316L不銹鋼箱體，電纜需有聚全氟乙丙烯（FEP）外護套。對于存在機械損傷風險的場所，電纜應加裝鍍鋅鋼管保護，彎曲半徑不小于電纜外徑的12倍。特別危險區域還需配置防爆撓性連接管，其耐壓等級不低于0.6MPa。

五、認證體系的合規要求
中國強制認證需取得防爆合格證（Ex證）和CCC認證。國際項目應符合ATEX 2014/34/EU指令，電纜要通過EN 50200耐火測試。北美市場需滿足UL 1203標準，電纜需通過UL 2196兩小時耐火測試。石油化工領域還需取得API 607防火認證，電纜阻燃等級需達到IEC 60332-3A類標準。所有認證文件應包含完整的防爆參數：最大表面溫度、設備保護級別（EPL）等關鍵數據。

六、安裝工程的工藝控制
電纜敷設應執行GB 50257規范，與非防爆線路保持300mm以上間距。橋架安裝時，防爆電纜需單獨敷設或加裝金屬隔板。穿管敷設的鋼管壁厚不小于2.5mm，螺紋嚙合扣數不少于5扣。本安回路電纜應采用藍色護套，與非本安線路間距大于50mm。接地系統需采用TN-S制式，接地電阻值不大于4Ω。

七、維護檢測的技術手段
日常巡檢應使用紅外熱像儀檢測接頭溫升，溫差超過10℃需立即處理。季度檢測需用2500V兆歐表測量絕緣電阻，阻值下降超過30%應更換電纜。年度大修時需進行局部放電測試，放電量控制在10pC以下。電纜壽命評估可采用介質損耗角測試，tanδ值超過0.03預示絕緣老化。所有檢測數據應錄入EAM系統，建立完整的設備健康檔案。

八、應急系統的設計要點
防爆箱內應配置Ex d II C T6級別的急停按鈕，響應時間小于0.5s。電源切斷裝置需滿足故障安全原則，失電狀態下自動分閘。備用回路應設置機械聯鎖裝置，防止誤操作。應急照明回路電纜需通過BS 6387 CWZ級耐火測試，確保3小時供電能力。防爆箱體明顯位置應設置風險警示牌，注明最大允許開蓋時間等關鍵參數。

當前防爆電纜技術正朝著智能化方向發展，部分先進項目已開始采用光纖測溫系統實時監測電纜狀態。需要注意的是，不同防爆區域（0區、1區、2區）的電纜選型存在顯著差異，工程設計時必須嚴格遵循GB 50058-2014的劃分標準。只有建立全生命周期的質量管理體系，才能真正確保防爆場所的電纜系統安全可靠運行。
